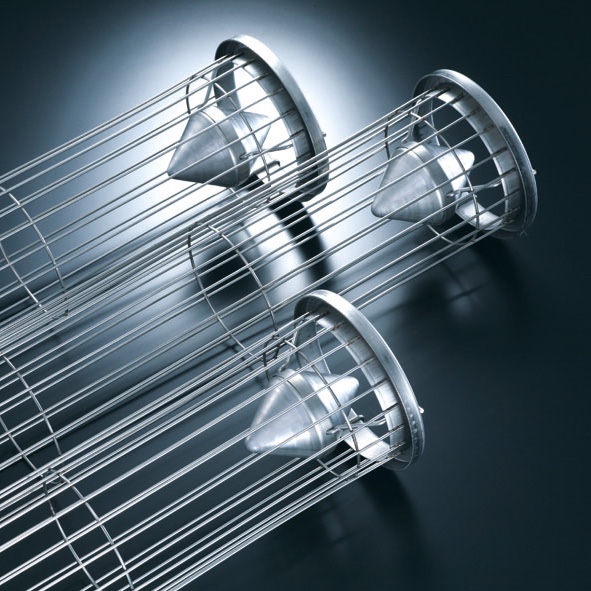

コーンタイプリテーナ技術解説

• 製品の概要：伸興産業株式会社は、産業用集塵機用部品であるリテーナを製造販売し、集塵機メーカーごとの仕様に対応しています。
• パルスジェットの仕組み：圧縮空気をリテーナ内部に噴射し、ろ布を膨らませて付着した粉じんを払い落とす方式です。
• 従来の課題：ベンチュリー式では、パルス噴射時のエジェクター効果によってろ布上部に引込み負圧が発生し、十分に払い落とせない領域が生じます。ろ布長6,000mmの場合、上部約600mm（約10％）が代表的な説明例です。
• コーンによる改善：コーン形状によって上部の引込み負圧を抑制し、ろ布最上部からの払い落としを促進します。
• 交換による性能改善：ベンチュリー式からコーンタイプリテーナに交換することで、ろ布上部の払い落とし不足を改善し、ろ布の有効ろ過面積を活かしやすくします。
• 交換方法：上抜きタイプでは既設リテーナの交換を中心に対応できます。下抜きタイプでは既設ベンチュリーの取付構造により改造が必要です。
• 期待できる効果：既設設備の圧損低減、送風機電力費・ろ布交換費・メンテナンス費の削減可能性があります。実際の効果は設備仕様や運転条件によって異なります。
• 動画による技術説明：伸興産業のYouTube動画では、吸引流路、送風機電力量、ろ布上部の引込み負圧、コーンによる払い落とし改善機構を解説しています。

コーンタイプリテーナ 製品仕様

※仕様は既存資料に基づく参考情報です。製作可否・取付方法は既設設備の構造・寸法によって異なります。
